胎压监测系统

胎压监测系统
  • 概述
  • 技术指标
  • 系统配置

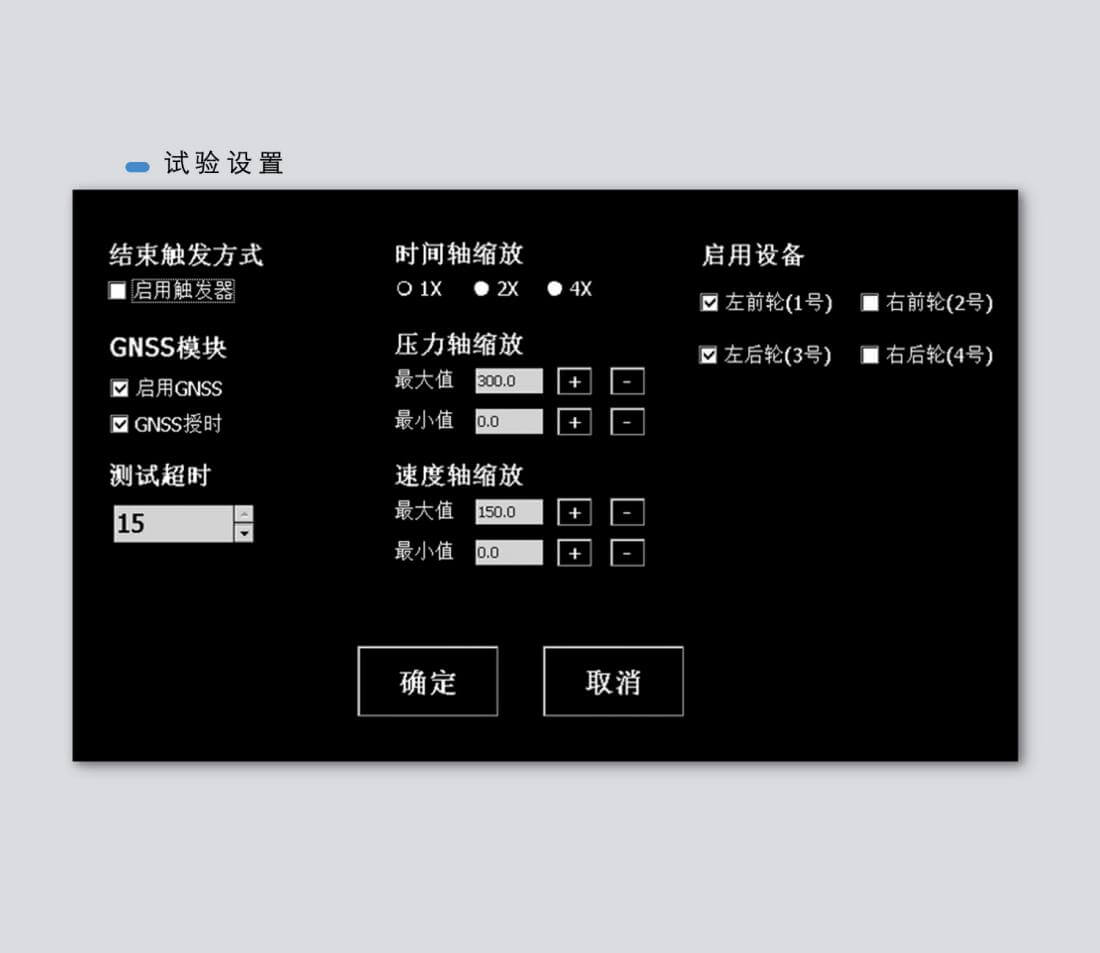

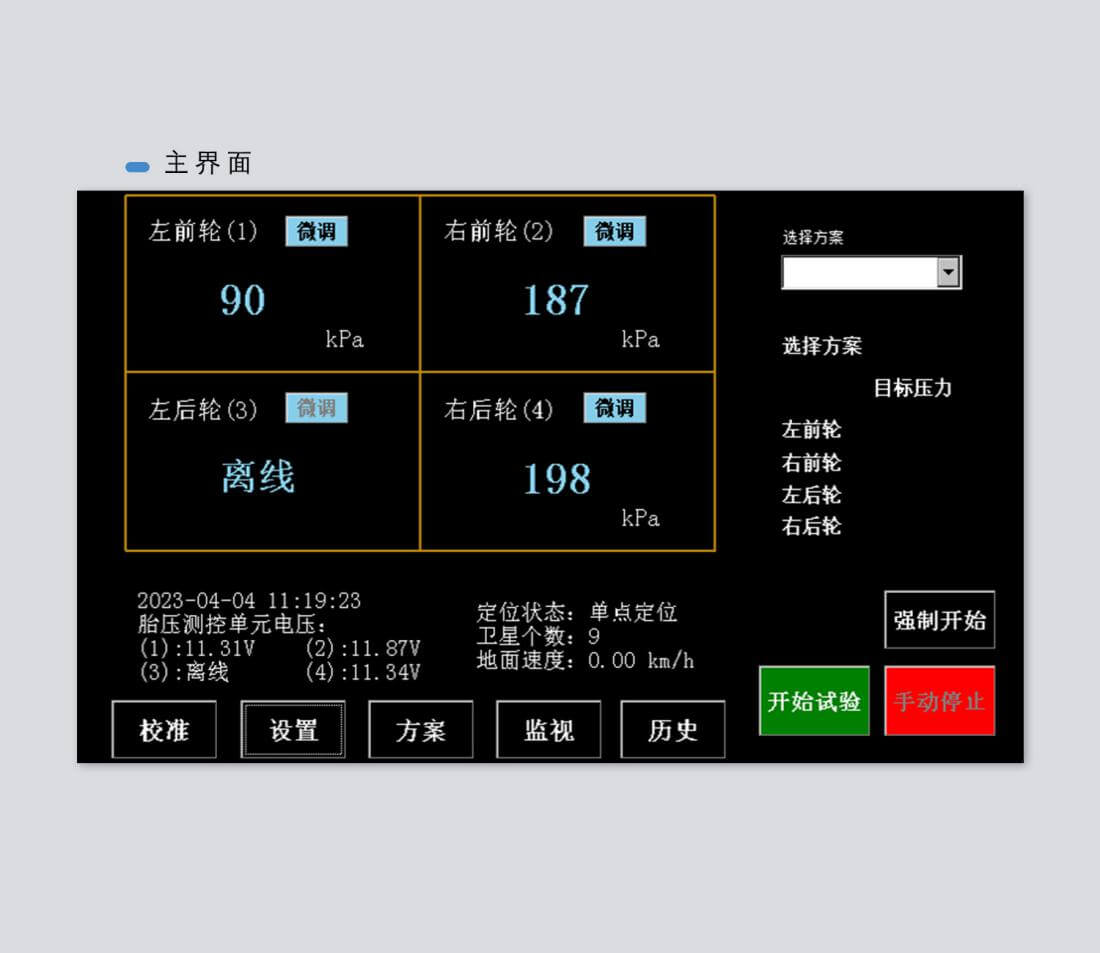

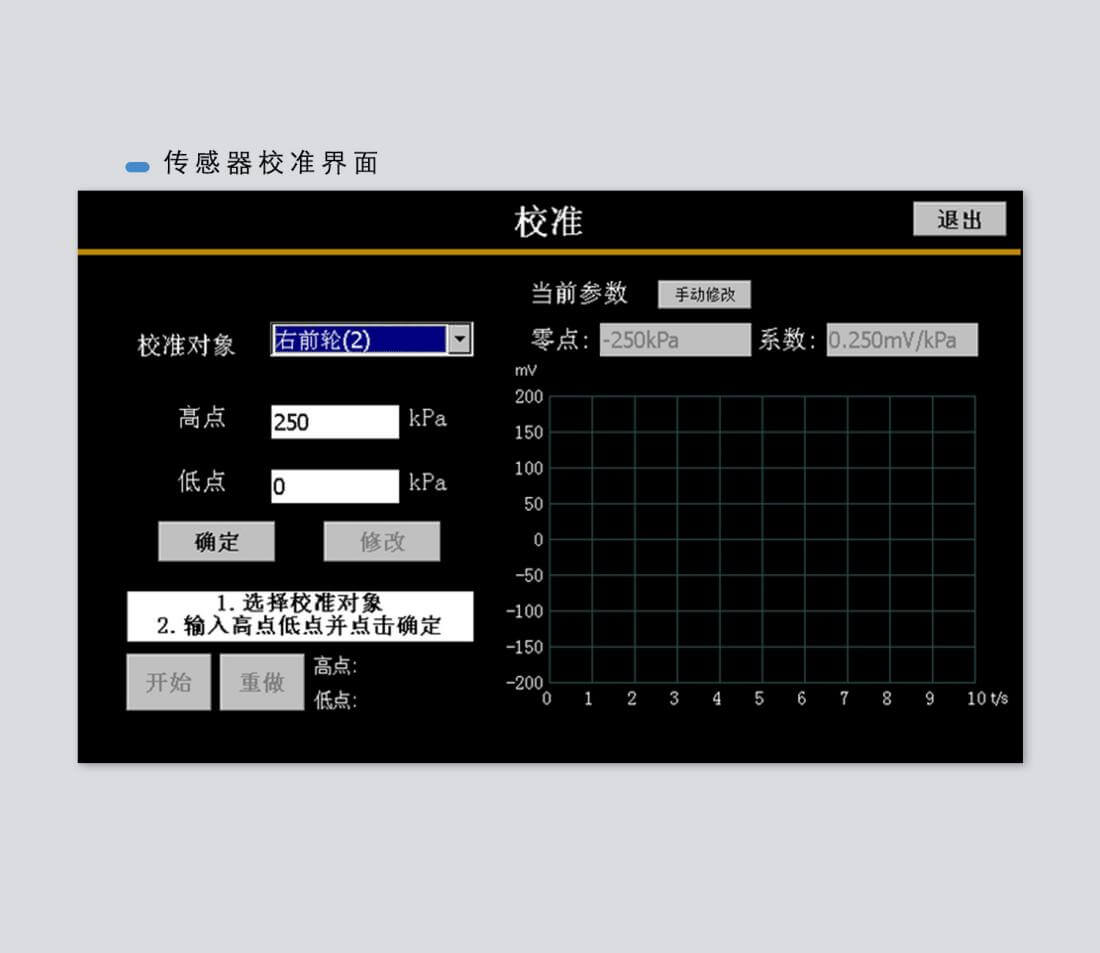

  • 测试软件

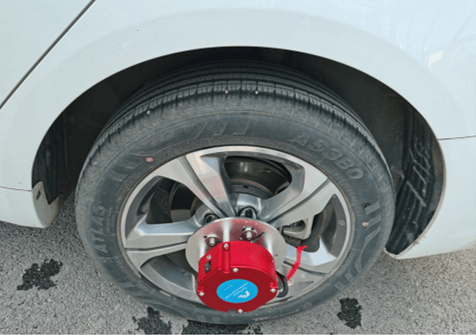

  • 应用场景

主要用于汽车TPMS试验时,对轮胎气压进行调节和监控,设备功能、量程和精度满足GB26149-2017《乘用车轮胎气压监测系统的性能要求和试验方法》JT/T 1178.2-2019 附录B和JT/T1429-2022《营运车辆轮胎气压监测系统技术要求和试验方法》的规定。

满足试验项目:

GB26149-2017《乘用车轮胎气压监测系统的性能要求和试验方法》;

JT/T1429-2022《营运车辆轮胎气压监测系统技术要求和试验方法》5.2.3单个轮胎欠压报警试验和5.2.4多个轮胎欠压报警试验;

JTT 1178.2-2019 《营运货车安全技术条件 第2部分:牵引车辆与挂车》附录B1.3轮胎欠压报警试验和附录B1.4轮胎过压报警试验。

胎压监测系统技术指标参数

车速与时间

车速测量量程 0.3~400km/h
车速测量精度 ±0.1km/h
时间测量量程 0-800s
时间测量精度 ±0.01s

测控单元

目标压力值 100~300kPa可设置
压力微调范围 1~3kPa
压力传感器量程 0~1MPa
压力传感器精度 ±3kPa
无线模块 内置从机无线数传模块,信道可设置

无线数传模块

基带频率 2.4GHz
通讯距离 半径50m
通讯接口 1通道RS232,波特率默认115200(可选择57600,38400,19200,9600,4800,2400);
1通道CAN,通讯速率125K,250K,500K,1M可设置;
天线接口:SMA;
显示方式 0.91英寸OLED
状态指示 3个LED(电源、数据发送、数据接收)

驾驶员多参数显示器

显示屏 高对比度,高亮度,5英寸,分辨率: 800x480像素
安装方式 进口吸盘
设备供电 12VDC(9-36V宽电压)

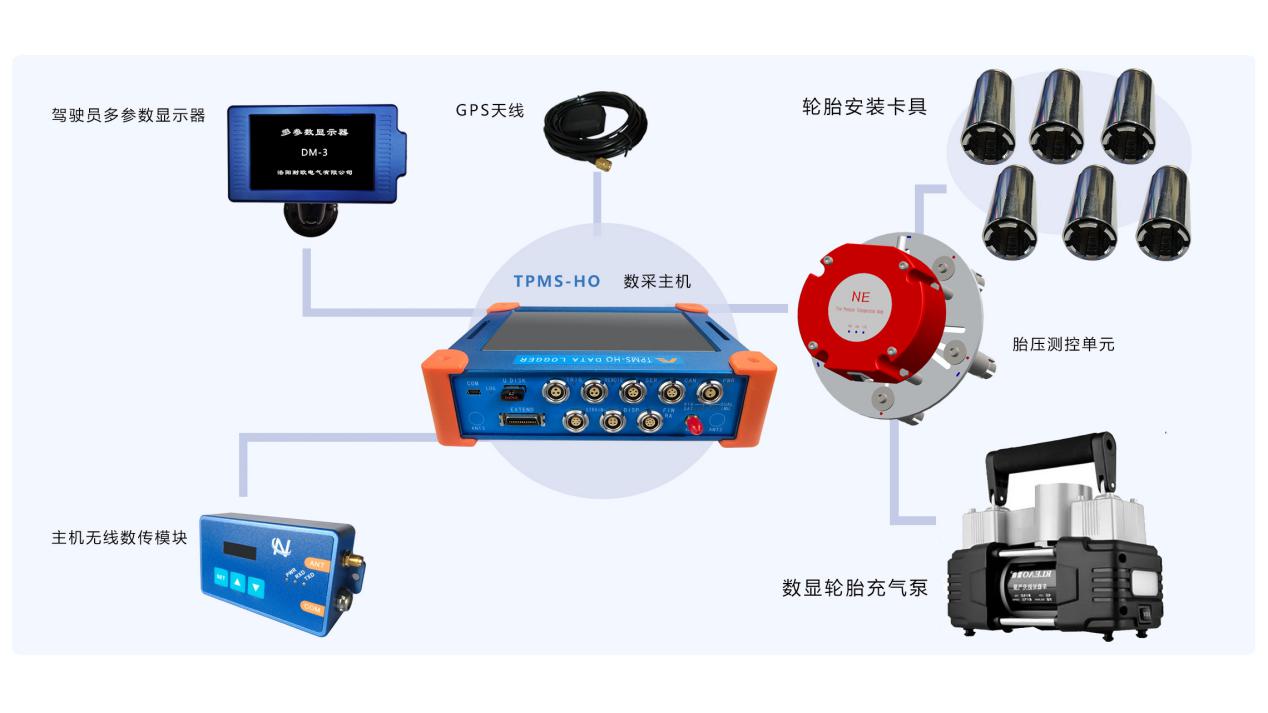

  • 胎压监测系统配置
    胎压监测系统配置

    胎压监测系统配置

    测试主机TPMS-HO

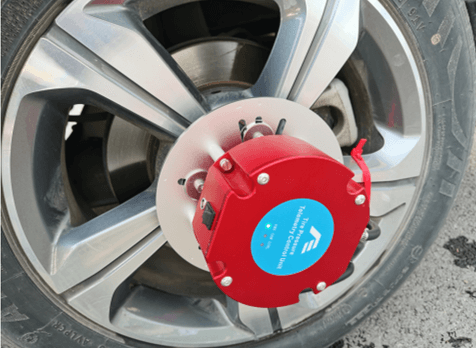

    胎压测控单元TPMS-RTU      4个

    主机无线数传模块NE-RA2G4

    轮边安装适配器ADP-19/6   4套

    驾驶员多参数显示器DM-3

    数显轮胎充气泵RLEAO
