横向稳定性测试系统

横向稳定性测试系统
  • 概述
  • 技术指标
  • 系统配置
  • 测试软件
  • 应用场景
  为了进一步提高道路车辆重型商用汽车列车和铰接客车的横向稳定性与运行安全,有效遏制和减少因车辆本身安全性能不足导致的道路运输安全事故。我公司专门开发了一套横向稳定性测试系统,该系统具有强大的数据采集与分析功能,数据自动分类管理,设备安装简便,软硬件操作人性化,支持快速生成试验报告,该系统是营运货车安全测试的理想产品。
  试验项目
  ●GB/T6323-2014规定的操纵稳定性7项试验
  ●JTT1178.1-2018指定的稳态圆周试验、稳态回转试验和蛇形试验
  ●JTT1178.2-2018指定的稳态圆周、稳态回转、蛇形、最大摆幅和后部放大系数测试
  测量参数
  ●车速
  ●侧倾角
  ●牵引车辆不足转向度
  ●牵引货车(单车状态)、牵引车辆(列车状态)平均横摆角速度峰值
  ●牵引货车(单车状态)、牵引车辆(列车状态)质心处的侧向加速度
  ●挂车后轴中心相对于牵引车辆前轴中心的最大摆动幅度
  ●侧向加速度后部放大系数
  主要特点
  ★横向稳定性测试系统强大的数据采集和分析功能
  ★配GPS测速模块,自动记录工况车速
  ★数据自动分类管理
  ★快速生成试验报告
  ★横向稳定性测试系统显示参数和曲线可灵活设置

  ★液晶屏幕支持触控操作

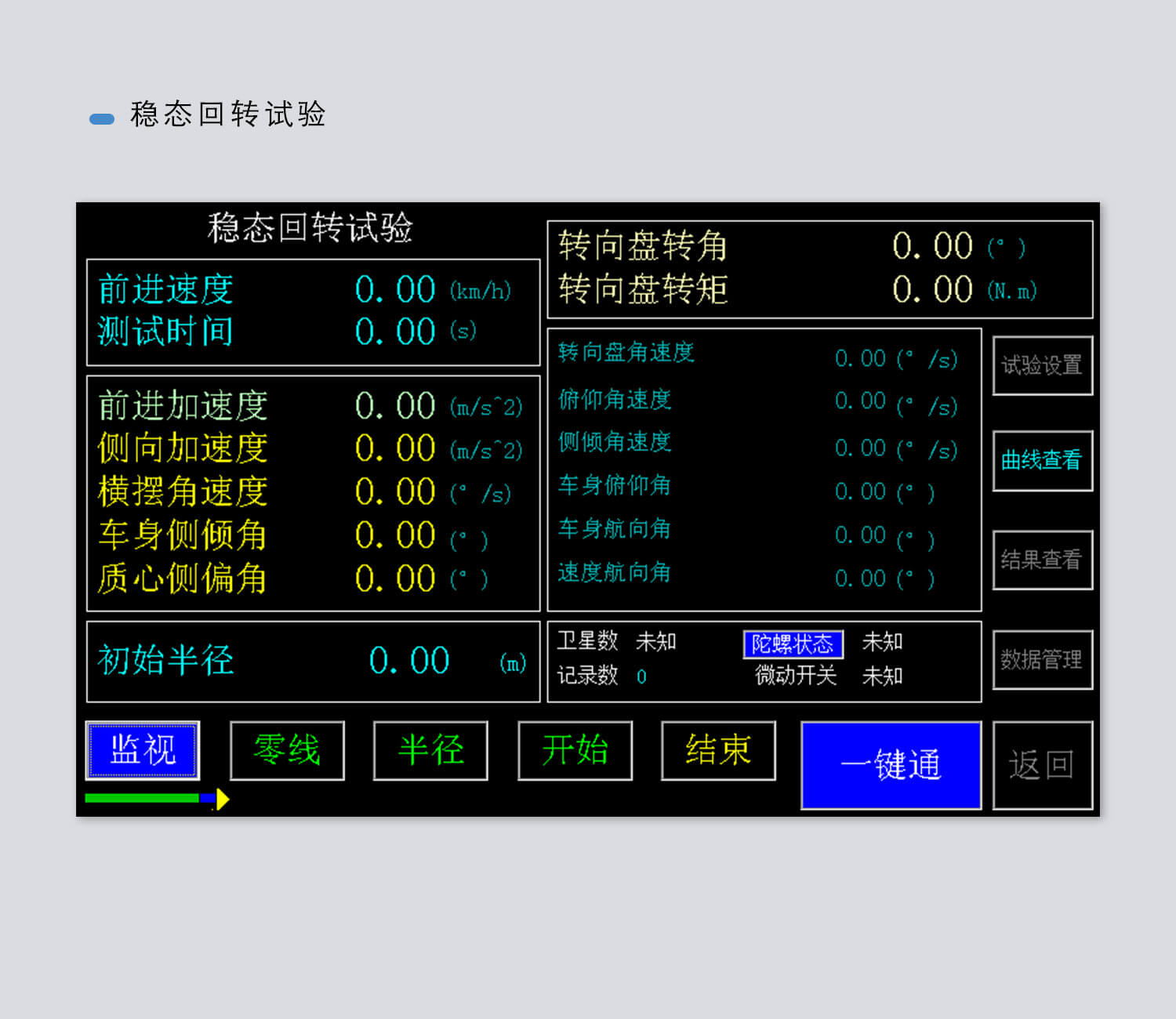

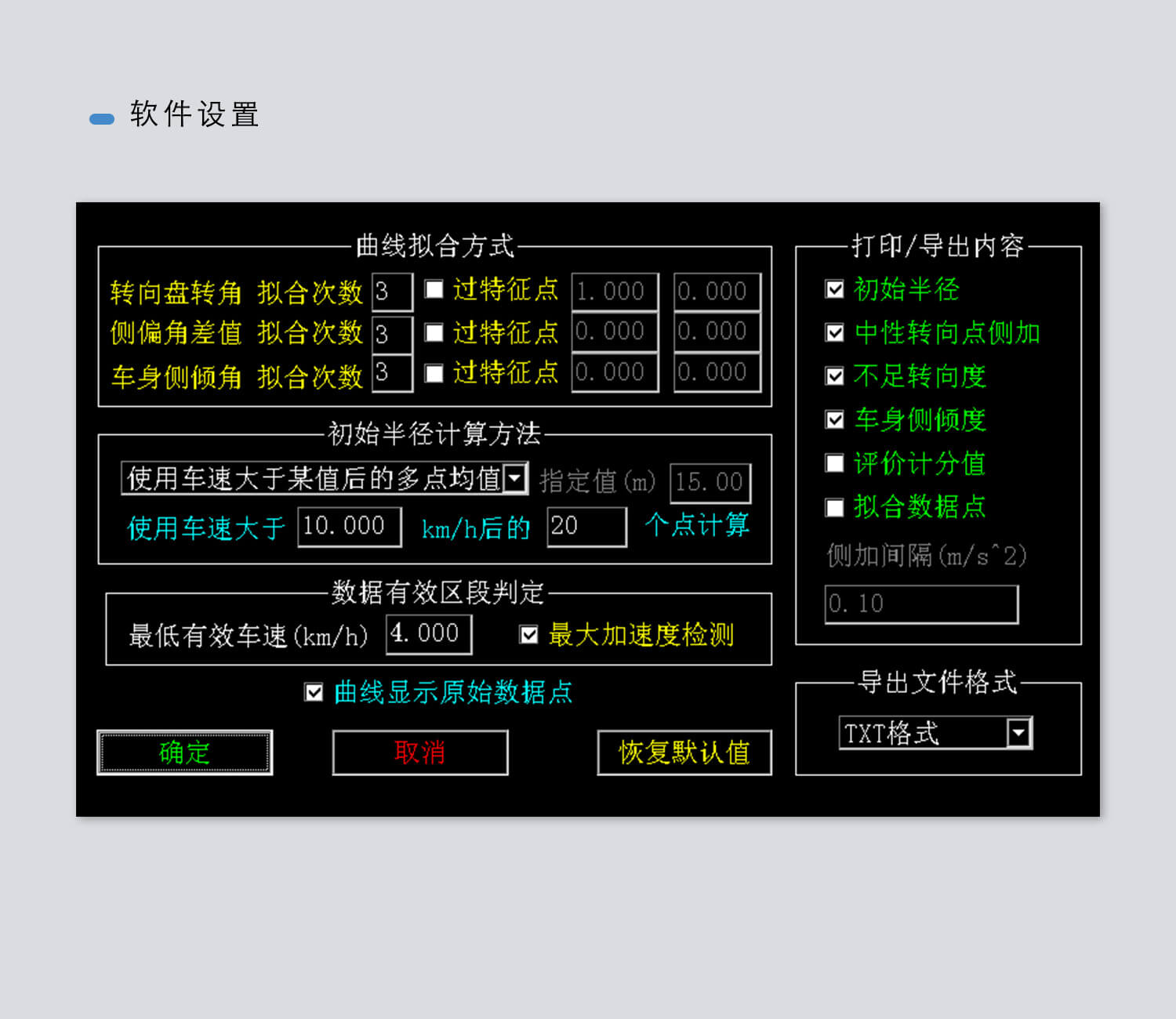

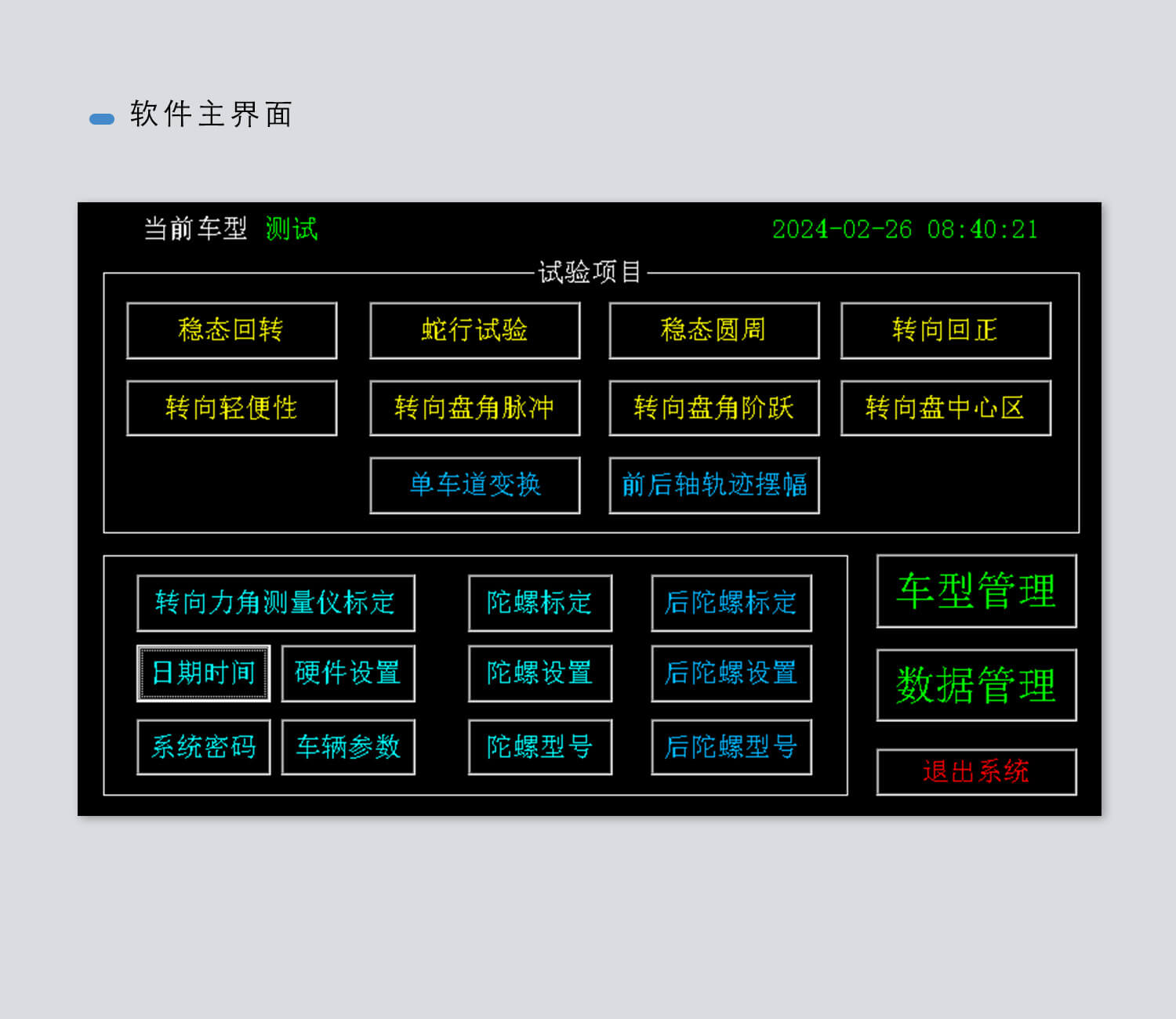

  横向稳定性测试系统软件功能
  原始数据数字显示功能
  原始数据数据曲线显示功能
  原始数据数据记录与导出功能
  后部放大系数计算
  前后轴轨迹摆幅计算


横向稳定性测试系统技术指标参数

侧倾角 和选择的电子陀螺仪品牌有关,详见相关传感器
侧向加速度 和选择的电子陀螺仪品牌有关,详见相关传感器
转向盘转矩量程 量程:±20Nm、±50Nm、±100Nm、±150Nm、±200Nm、250Nm(可定制)
转向盘转角量程 无限制(数字输出);±1500°(电压输出)
转向盘转矩精度 0.01Nm
转向盘转角精度 0.1°


  • 横向稳定性测试系统配置

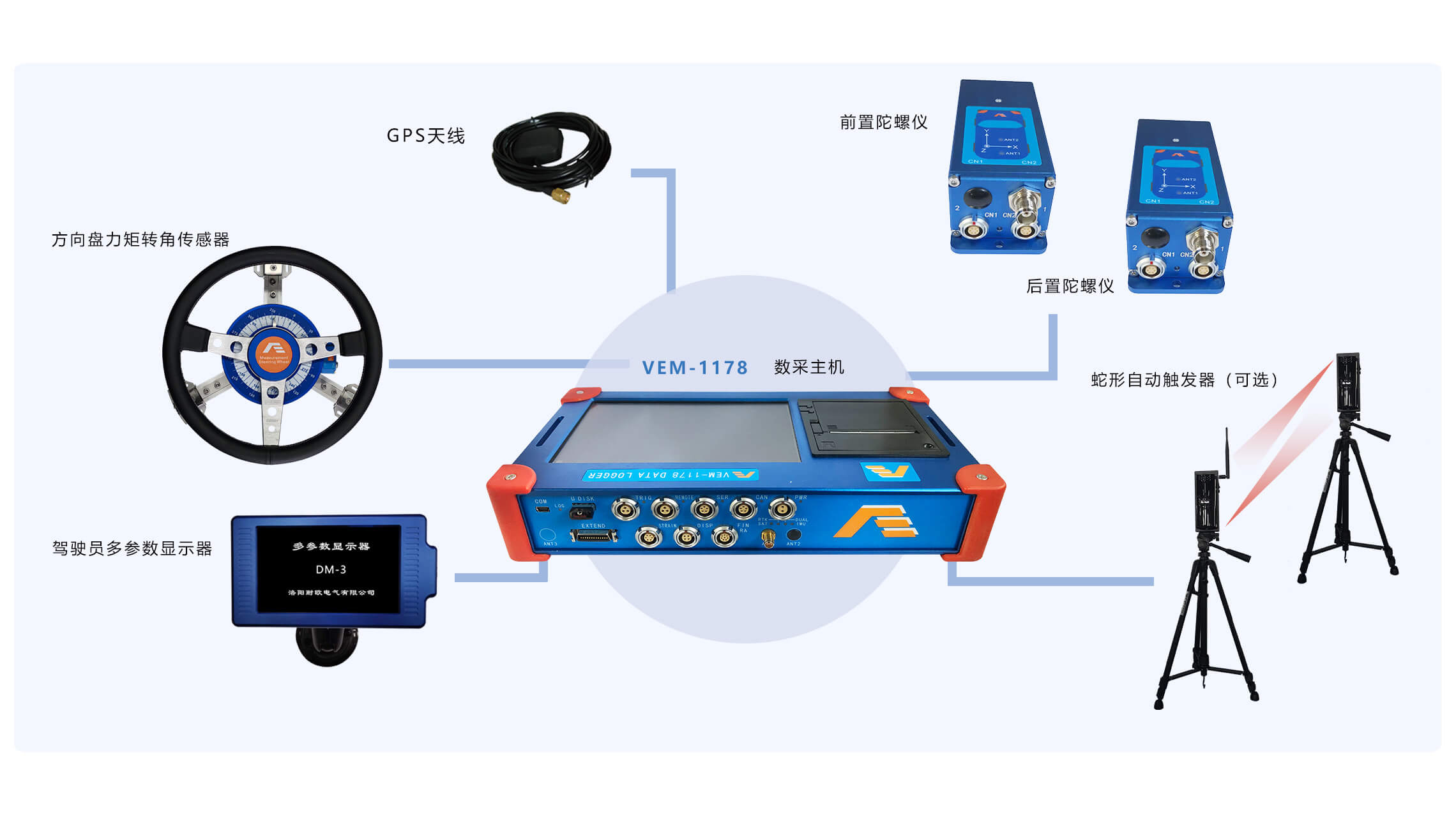

    横向稳定性测试系统配置
    ●VEM-1178测试主机

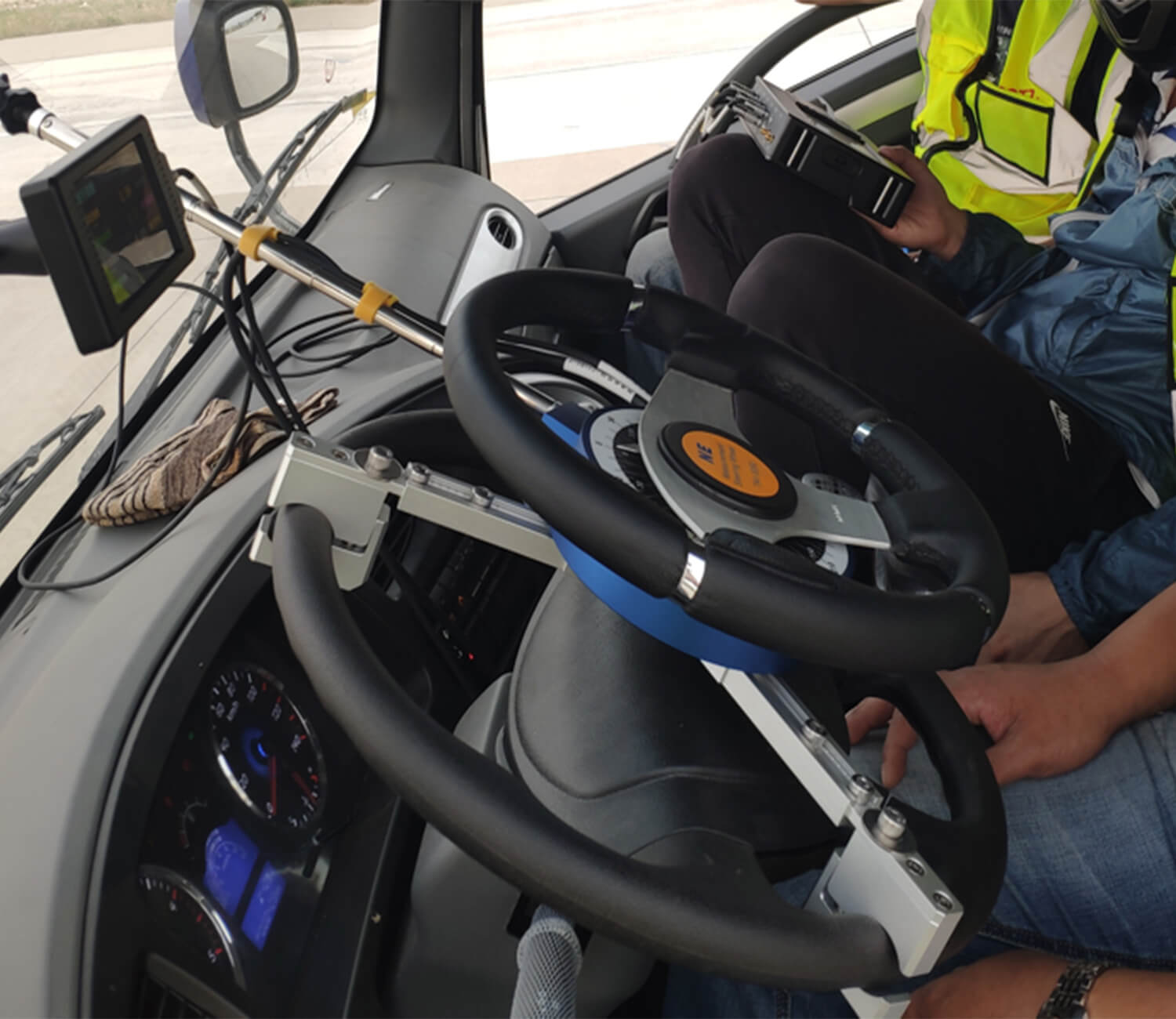

    ●方向盘力矩转角传感器
    ●电子陀螺仪
    ●蛇形自动触发器
    ●驾驶员多参数显示器
    ●VEM汽车动态性能试验数据处理软件
